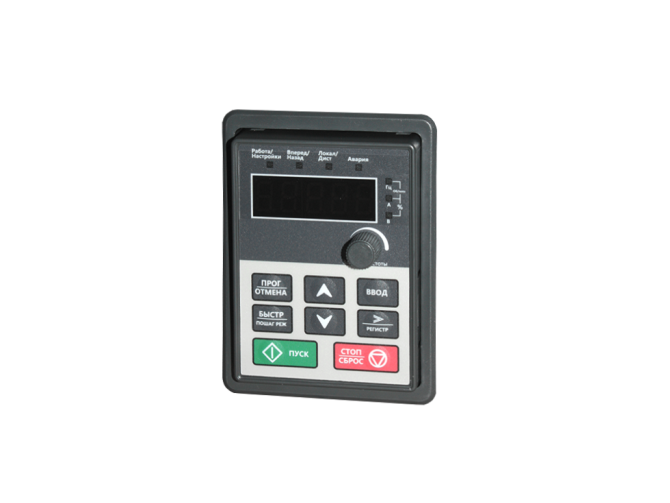

Панель управления

Выносная (внешняя) панель управления используется для обмена информацией между пользователем и преобразователем частоты:

установка значений параметров;
чтение данных о текущем состоянии;
управление (введение команд).

Панель управления устанавливается на дверь шкафа при помощи монтажного набора. Монтажный набор является дополнительным оборудованием.

Вместо панели управления может использоваться компьютер, подключаемый к преобразователю частоты с помощью адаптера USB-RS232 и RS232-RS485 (опция) или USB- RS485 и кабеля.

Декларация соответствия на выносную панель управления ENERAL

Печать


Наименование

Описание

Индикаторы состояния

РАБОТА

Выключен - преобразователь частоты не запущен;

Мигает - преобразователь частоты в процессе автонастройки параметров;

Горит - преобразователь частоты в рабочем состоянии.

ВПЕРЕД / НАЗАД

Выключен - преобразователь частоты вращается вперед;

Включен - преобразователь частоты вращается назад.

ЛОКАЛ / ДИСТ

Индикатор работы с панелью управления (управление от клемм или удаленно от панели):

Выключен - преобразователь частоты работает от панели управления;

Мигает - преобразователь частоты работает от клемм ввода / вывода;

Горит - преобразователь частоты управляется по протоколу связи.

АВАРИЯ

Выключен - преобразователь частоты работает;

Мигает - предаварийное состояние;

Горит - произошла авария.

Индикатор единиц измерения

Значение выходных параметров (справа от дисплея):

Гц

Частота

об/мин

Обороты в минуту

Ток

В процентах

Напряжение

Код отображения

5-сегментный светодиодный дисплей отображает данные для мониторинга и сигнализации кодов частоты и выходной частоты.

На дисплее	Соотв.	На дисплее	Соотв.	На дисплее	Соотв.
0	0	1	1	2	2
3	3	4	4	5	5
6	6	7	7	8	8
9	9	А	А	В	В
С	С	d	d	Е	Е
F	F	Н	Н	I	I
L	L	N	N	n	n
о	o	Р	Р	r	r
S	S	t	t	U	U
v	v	.	.	-	-
