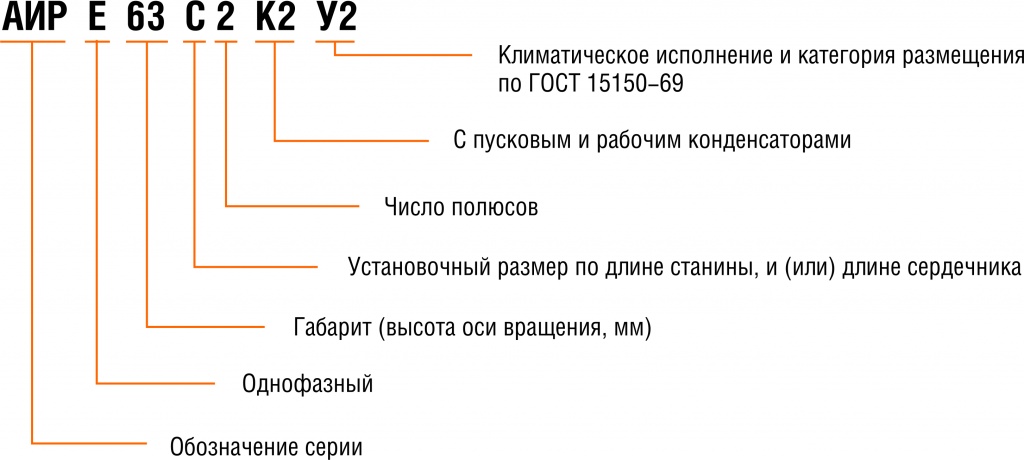

АИРЕ..К2

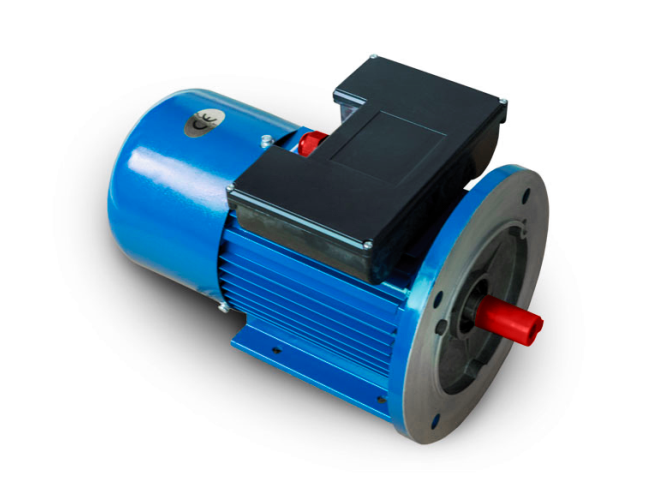

Однофазные электродвигатели с пусковым и рабочим конденсаторами предназначены для работы в составе агрегатов, требующих большего пускового механизма. Подключение пускового конденсатора параллельно с рабочим только на старте дает возможность увеличить пусковой момент. Емкость пускового конденсатора определяется необходимым пусковым моментом.
Гарантия - 2 года с даты ввода в эксплуатацию, но не более 3 лет с даты продажи при наработке до 10 000 часов.
| Тип | Рн,кВт | Iн,А | КПД,% | cosф | n*,об/мин | Тn,Нм | Tst/In | Tmax/Tn | Ist/In | C1,мкФ/В | C2,мкФ/В | Масса**,кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| АИРЕ63C2К2 | 0,55 | 4,00 | 67 | 0,94 | 2800 | 1,88 | 1,8 | 1,8 | 5 | 20uf/450v | 100uf/250v | 7,5 |
| АИРЕ71B2К2 | 0,75 | 5,2 | 70 | 0,94 | 2800 | 2,56 | 1,8 | 1,8 | 5 | 25uf/450v | 100uf/250v | 8,6 |
| АИРЕ63C4К2 | 0,37 | 3,1 | 59 | 0,94 | 1400 | 2,52 | 1,8 | 1,8 | 5 | 16uf/450v | 75uf/250v | 7 |
| АИРЕ71B4К2 | 0,55 | 4,2 | 62 | 0,94 | 1400 | 3,75 | 1,8 | 1,8 | 6 | 20uf/450v | 100uf/250v | 9,6 |
| АИРЕ71C4К2 | 0,75 | 5,3 | 68 | 0,95 | 1400 | 5,12 | 1,8 | 1,8 | 6 | 25uf/450v | 100uf/250v | 10,4 |
| АИРЕ71C2К2 | 1,1 | 7,4 | 72 | 0,95 | 2800 | 3,75 | 1,8 | 1,8 | 5 | 30uf/450v | 100uf/250v | 10,4 |
| АИРЕ80B2К2 | 1,5 | 9,6 | 75 | 0,95 | 2800 | 5,12 | 1,8 | 1,8 | 6 | 30uf/450v | 150uf/250v | 13 |
| АИРЕ80B4К2 | 1,1 | 7,4 | 71 | 0,95 | 1400 | 7,5 | 1,8 | 1,8 | 6 | 30uf/450v | 150uf/250v | 13,7 |
| АИРЕ80C4К2 | 1,5 | 9,6 | 74 | 0,95 | 1400 | 10,23 | 1,7 | 1,8 | 6 | 40uf/450v | 150uf/250v | 16,5 |
| АИРЕ80C2К2 | 2,2 | 13,9 | 76 | 0,95 | 2800 | 7,5 | 1,8 | 1,8 | 6 | 40uf/450v | 150uf/250v | 17,5 |
| АИРЕ90L-2К2 | 3 | 18,4 | 78 | 0,95 | 2800 | 10,2 | 1,7 | 1,8 | 6 | 60uf/450v | 200uf/250v | 21,5 |
| АИРЕ90L-4К2 | 2,2 | 13,9 | 76 | 0,95 | 1400 | 15,0 | 1,7 | 1,8 | 6 | 50uf/450v | 200uf/250v | 39 |
| АИРЕ100LА2К2 | 4 | 24,9 | 77 | 0,95 | 2800 | 13,6 | 1,6 | 1,7 | 6,5 | 80uf/450v | 300uf/250v | 36 |
| АИРЕ100LВ2К2 | 5,5 | 32,4 | 79 | 0,95 | 2800 | 18,8 | 1,5 | 1,7 | 6,5 | 100uf/450v | 400uf/250v | 39,5 |
| АИРЕ100LА4К2 | 3 | 18,9 | 76 | 0,95 | 1400 | 20,5 | 1,6 | 1,7 | 6,5 | 60uf/450v | 300uf/250v | 59 |
| АИРЕ100LВ4К2 | 4 | 24,9 | 77 | 0,95 | 1400 | 27,3 | 1,6 | 1,7 | 6,5 | 80uf/450v | 300uf/250v | 71 |
| АИРЕ112M2К2 | 7,5 | 45,6 | 79 | 0,95 | 2800 | 25,6 | 1,5 | 1,7 | 6,5 | 120uf/450v | 500uf/250v | 21,5 |
| АИРЕ112M4К2 | 5,5 | 33,8 | 78 | 0,95 | 1400 | 37,5 | 1,5 | 1,7 | 6,5 | 100uf/450v | 400uf/250v | 45 |
| АИРЕ132M2К2 | 11 | 65,8 | 80 | 0,95 | 2800 | 37,5 | 1,5 | 1,7 | 6,5 | 200uf/450v | 700uf/250v | 37,2 |
| АИРЕ132M4К2 | 7,5 | 45,5 | 78 | 0,95 | 1400 | 51,2 | 1,5 | 1,7 | 6,5 | 120uf/450v | 500uf/250v | 66 |
* Указанная частота вращения (синхронная частота) является справочной характеристикой. Принимая во внимание принцип работы асинхронного электродвигателя, в результате механических потерь номинальная частота вращения всегда ниже синхронной. Данные отличия не влияют на эксплуатационные характеристики оборудования.
** Указанная масса электродвигателя является справочной характеристикой. Точная масса указана на паспортной табличке электродвигателя. Данные отличия не влияют на эксплуатационные характеристики оборудования.
| Тип | Габаритные размеры | Установочные и присоединительные размеры | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L30 | h31 | d24 | L1 | L10 | b10 | d10 | d25 | d20 | d22 | d1 | b1 | h | L31 | l20 | отв. D22 | |
| L | HD | P | E | B | A | K | N | M | S | D | F | H | C | T | ||
| АИРЕ 63 К2 | 249 | 174 | 160 | 30 | 80 | 100 | 5,8 | 110 | 130 | 10 | 14 | 5 | 63 | 30 | 3,5 | 4 |
| АИРЕ 71В К2 | 306 | 188 | 200 | 40 | 90 | 112 | 7 | 130 | 165 | 12 | 19 | 6 | 71 | 45 | 3,5 | 4 |
| АИРЕ 71С К2 | 322 | 188 | 200 | 40 | 90 | 112 | 7 | 130 | 165 | 12 | 19 | 6 | 71 | 45 | 3,5 | 4 |
| АИРЕ 80В К2 | 350 | 192 | 200 | 50 | 100 | 125 | 10 | 130 | 165 | 12 | 22 | 6 | 80 | 50 | 3,5 | 4 |
| АИРЕ 80С К2 | 379 | 192 | 200 | 50 | 100 | 125 | 10 | 130 | 165 | 12 | 22 | 6 | 80 | 50 | 3,5 | 4 |
| АИРЕ 90 К2 | 412 | 202 | 250 | 50 | 125 | 140 | 10 | 180 | 215 | 15 | 24 | 8 | 90 | 56 | 4 | 4 |
| АИРЕ 100 К2 | 445 | 260 | 250 | 60 | 140 | 160 | 12 | 180 | 215 | 15 | 28 | 8 | 100 | 63 | 4 | 4 |
| АИРЕ 112 К2 | 500 | 300 | 300 | 80 | 140 | 190 | 12 | 230 | 265 | 15 | 32 | 10 | 112 | 70 | 4 | |
| АИРЕ 132 К2 | 565 | 350 | 350 | 80 | 178 | 216 | 12 | 250 | 300 | 19 | 38 | 10 | 132 | 89 | 4 | |
ВАЖНО: указанные размеры являются справочной характеристикой. Производственная группа ЭНЕРАЛ имеет право вносить изменения в конструкцию электродвигателя, в результате чего фактические габаритные и присоединительные размеры могут отличаться от значений в каталоге или на сайте. Данные отличия не влияют на эксплуатационные характеристики оборудования.
Штриховка обозначает опорную сторону.
*Сторона привода.
** Малый фланец - щит с отверстиями в корпусе электродвигателя. Крепление к оборудованию винтами.
В зависимости от габарита электродвигателя некоторые монтажные исполнения могут быть недоступны.
Возможно производство электродвигателей в других монтажных исполнениях, не указанных в таблице.
Электродвигатели асинхронные трехфазные изготавливаются на номинальные напряжения: 380, 660, 220/380, 380/660В при частоте 50 Гц по ГОСТ IEC 60034-1-2014.
Возможно изготовление на другие номинальные напряжения и на частоту 60Гц, по согласованию с заказчиком.
Однофазные двигатели предназначены для работы от сети переменного тока напряжением 220 В частотой 50 Гц.
Степень защиты обозначается IP…по ГОСТ IEC 60034-5-2011.
Для примера обозначение IP55 это электродвигатель, защищенный от пыли и водяных струй со всех направлений.
Электродвигатели общепромышленного назначения могут работать в различных режимах в соответствии с ГОСТ IEC 60034-1-2014 и обозначается S…(1, 2, 3, 4, 5, 6, 7, 8), где:
S1 – продолжительный режим работы
S2 – кратковременный режим работы
S3 – периодический повторно-кратковременный режим работы
S4 – периодический повторно-кратковременный режим работы с влиянием пусковых процессов
S5 – периодический повторно-кратковременный режим работы с влиянием пусковых процессов и электрическим торможением
S6 – перемежающийся режим работы
S7 – периодический перемежающийся режим работы с влиянием пусковых процессов и электрическим торможением
S8 – периодический перемежающийся режим работы с периодически меняющейся частотой вращения
Двигатели могут использоваться в макроклиматических районах с климатом в условиях определяемых категориями размещения по ГОСТ 15150-69.
Климатические факторы
| Климатическое исполнение | Категория размещения | Верхнее значение рабочей температуры, °С | Нижнее значение рабочей температуры,°С | Максимальное значение относительной влажности, % |
|---|---|---|---|---|
| У | 1,2 | +40 | -45 | 100 при 25°С |
| У | 3 | +40 | -45 | 98 при 25°С |
| УХЛ | 4 | +35 | +1 | 80 при 25°С |
| Т | 2 | +50 | -10 | 100 при 25°С |
| ХЛ, УХЛ | 1,2 | +40 | -60 | 100 при 25°С |
Электродвигатели с нормальным КПД и электродвигатели с повышенным КПД (энергосберегающие), и соответственно обозначение класса энергетической эффективности по международному стандарту IEC 60034-30:
IE1 - "стандартный" класс КПД;
IE2 - "повышенный" класс КПД;
IE3 - "премиум" класс КПД;
IE4 - "суперпремиум" класс КПД.
